WELLPOINT DRENAJ SİSTEMİ

WELLPOINT SİSTEMİ

  Wellpoint Susuzlaştırma Sistemi inşaat işlemlerinde kazı çalışmalarının yapılmasına izin vermeyen yer altı su seviyesinin kazı müsaadesi verecek seviyeye kadar geçici süre indirilmesinin basit, etkili ve hızlı bir yöntemidir.

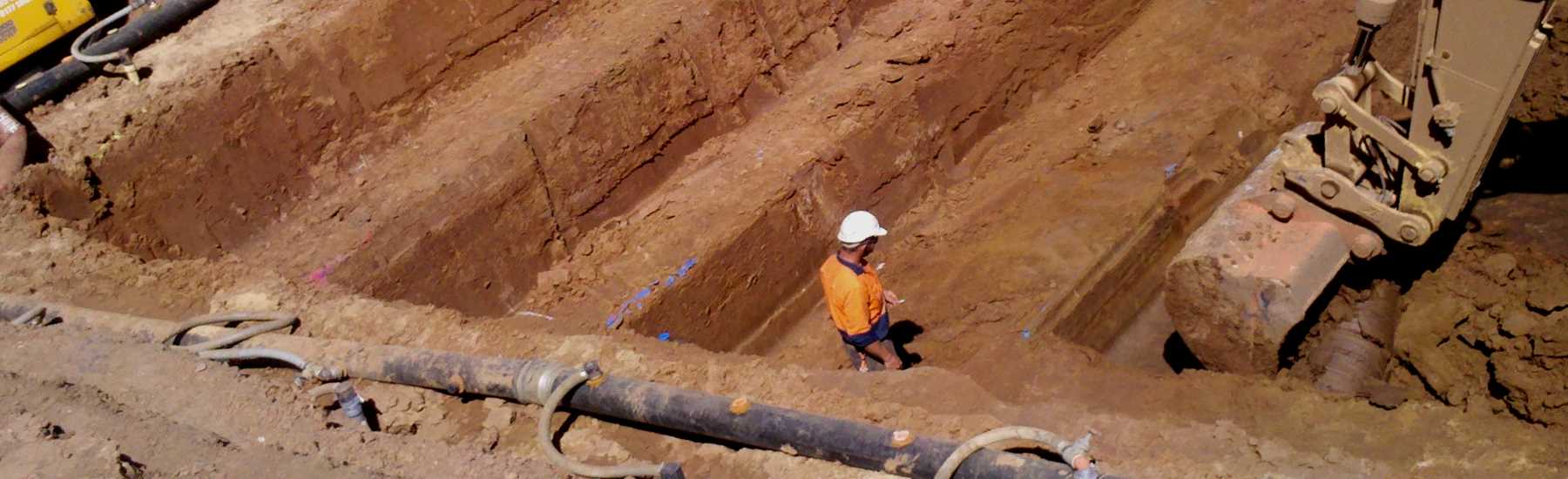

  Wellpoint drenaj sistemi özellikle boru hattı çalışmaları için sığ derinliklerde yapılan kazılarda ve su kaynaklarına yakın temel kazılarında yaygın olarak kullanılmaktadır. Uygun zemin koşullarında WELLPOINT sistemi çok hızlı bir şekilde kurulabilir ve hızla operasyonel bir hale getirilebilir.

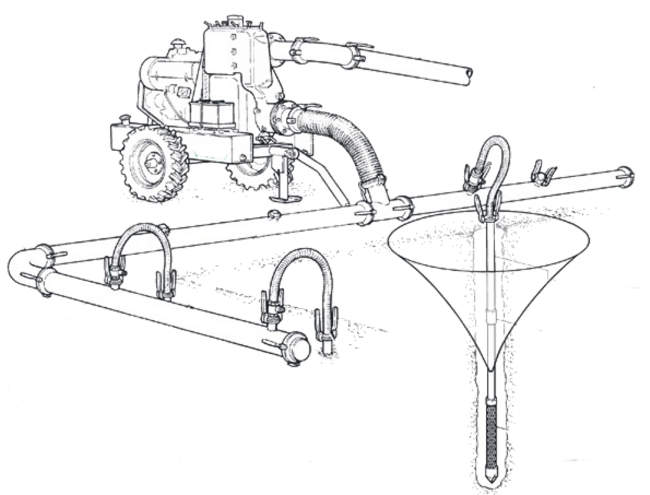

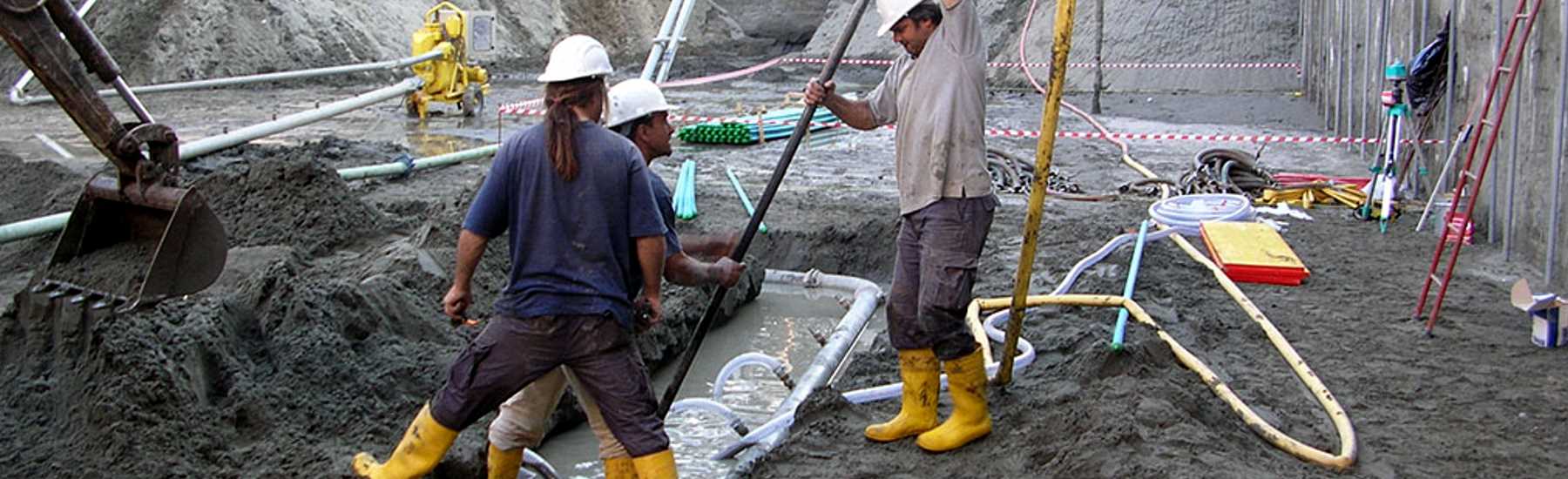

  Tipik bir WELLPOINT sistemi, emiş yapan pompaya bağlanan kollektör boruya bağlı filtre sistemli küçük kuyucuklardan oluşur. Küçük kuyucuklar 6-7 bar basınç üretebilen jet pompalarının basma hattına bağlı diğer ucunda nozul bulunan bir boru yardımı ile açılır daha sonra ucunda WELLPOINT filtreleri bulunan borular kuyuya salınır ve etrafına filtre görevi görecek kaba çakıl atılır. Filtrele bağlanan boru çapları yaklaşık 40 mm. dir. Kuyuların derinliği 6 mt. ile sınırlıdır. Kuyular kazı alanın etrafına açılır ve saydam esnek bir PVC boru ile kollektör boruya bağlanır. Kollektör borusu vakum pompası destekli kendinden emişli pompaya bağlanır.
  WELLPOINT sistemi 6 mt. lik filtreler kullanıldığında su seviyesini 5 mt civarında aşağıya düşürür, daha fazla derinlik istenirse 5 mt. ye kadar kazılan zemin üzerinden ikinci kademe WELLPOINT kurularak 5 mt. daha derine inilebilir. Normalde Kollektöre tek sıra filtre sistemi  bağlanırken ikinci sıra da bağlanarak sızıntıların önüne geçilebilir.
  Wellpoint sistemi aşağıdaki saha çalışmalarındaki kazı uygulamaları için idealdir:
Foundation basement draining, even inside bulkheads (diyafram duvar, Palplanş(sheet piles), Kazık(micro-piles)
Boru hatları tesisatı yer altı suyu drenajı kanalizasyon, içme suyu hatları, doğalgaz boru hatları
Demiryolu ve otoyol alt geçit kazılarının drenajı
Yeraltı su seviyesini kontrol altında tutmak için kalıcı otomatik sistemler.
Tünel Kazıları drenajı

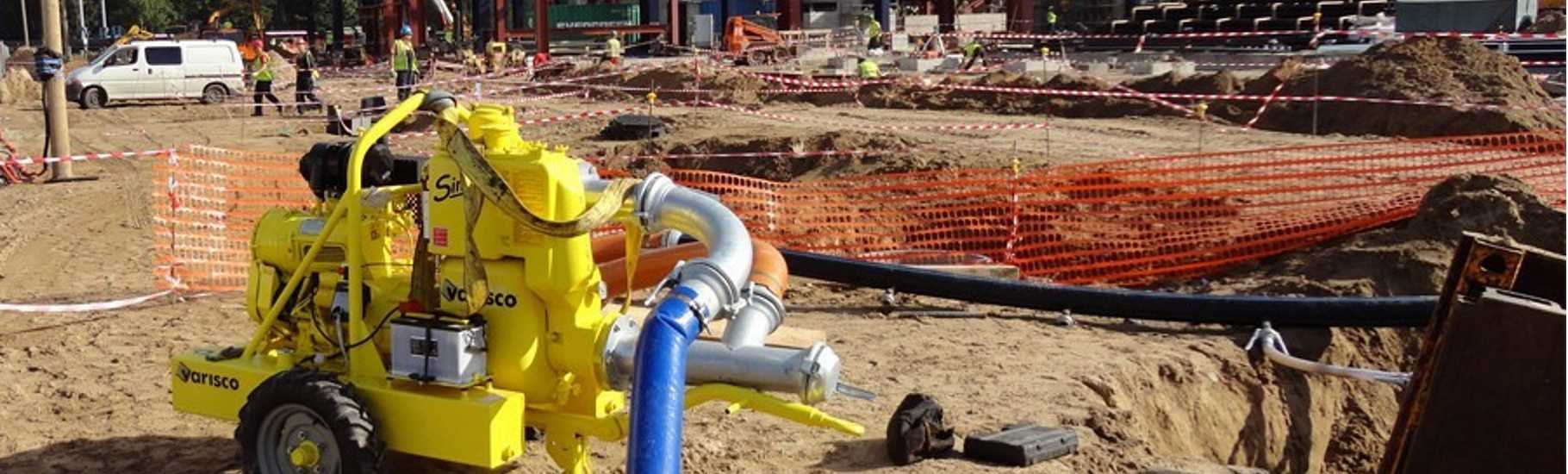

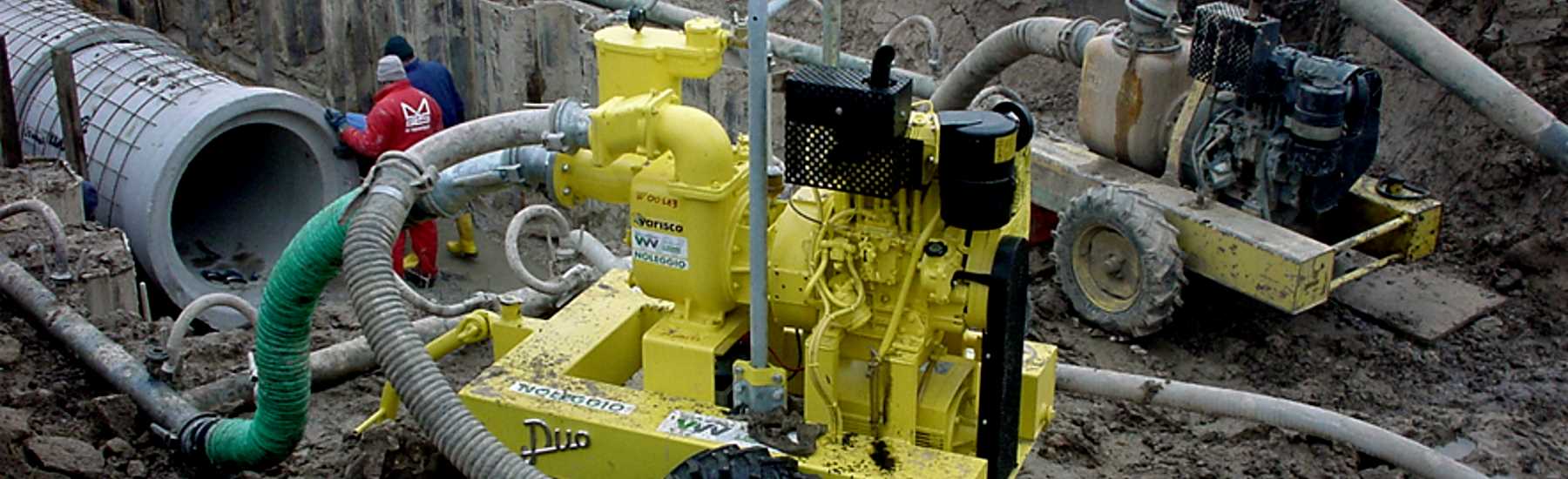

WELLPOINT PUMPS

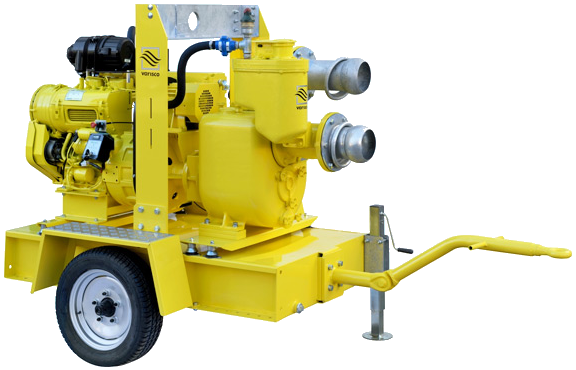

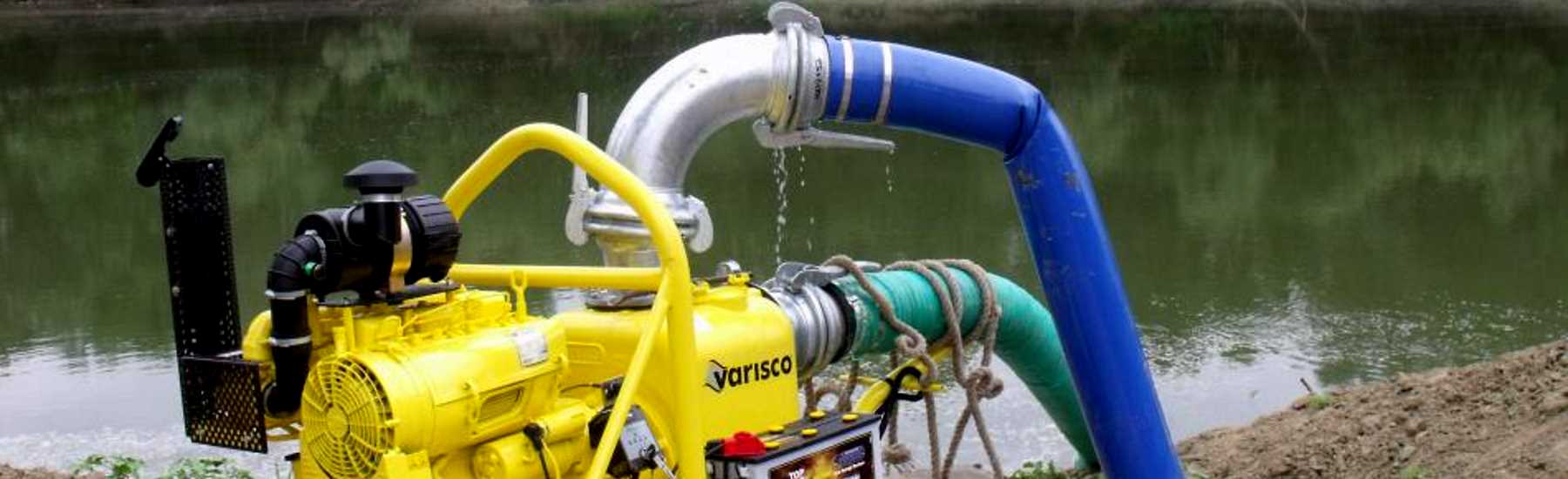

KENDİNDEN EMİŞLİ POMPALAR

Kendinden Emişli Pompalar

Kendinden emişli pompalar eksi kot tan emiş yaparken otomatik olarak boş emiş borusundaki havayı otomatik olarak tahliye edecek şekilde düzeneğe sahiptir. Pompa emiş ağzına yerleştirilen bir vanaya bağlı vakum pompası su ile birlikte gelen havayı da tahliye eder.

Sulu Kendinden Emişli Pompalar

  Suyla doldurulmuş kendinden emişli pompalar pompanın kendi kendine emiş yapabilmesi için su ile doldurulması gereken bir hazneye sahip olmak zorundadır. İlk çalışma anında pompa haznesi su ile doldurulmak zorundadır.

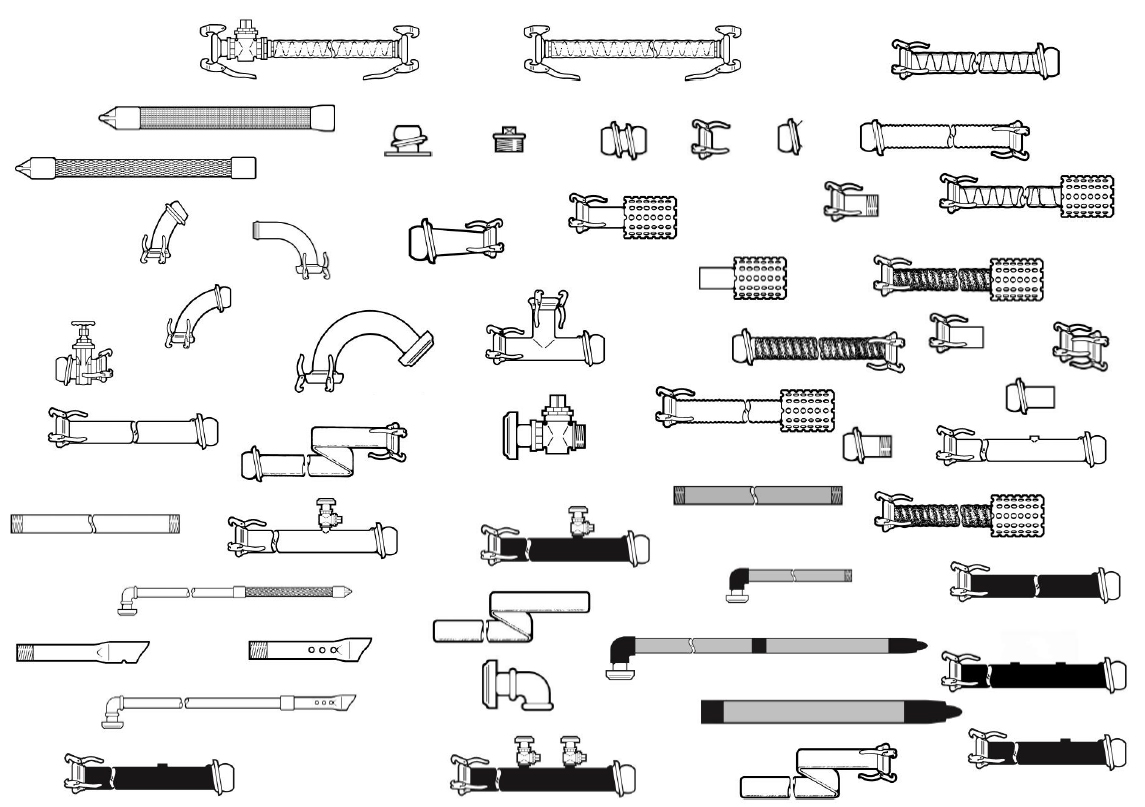

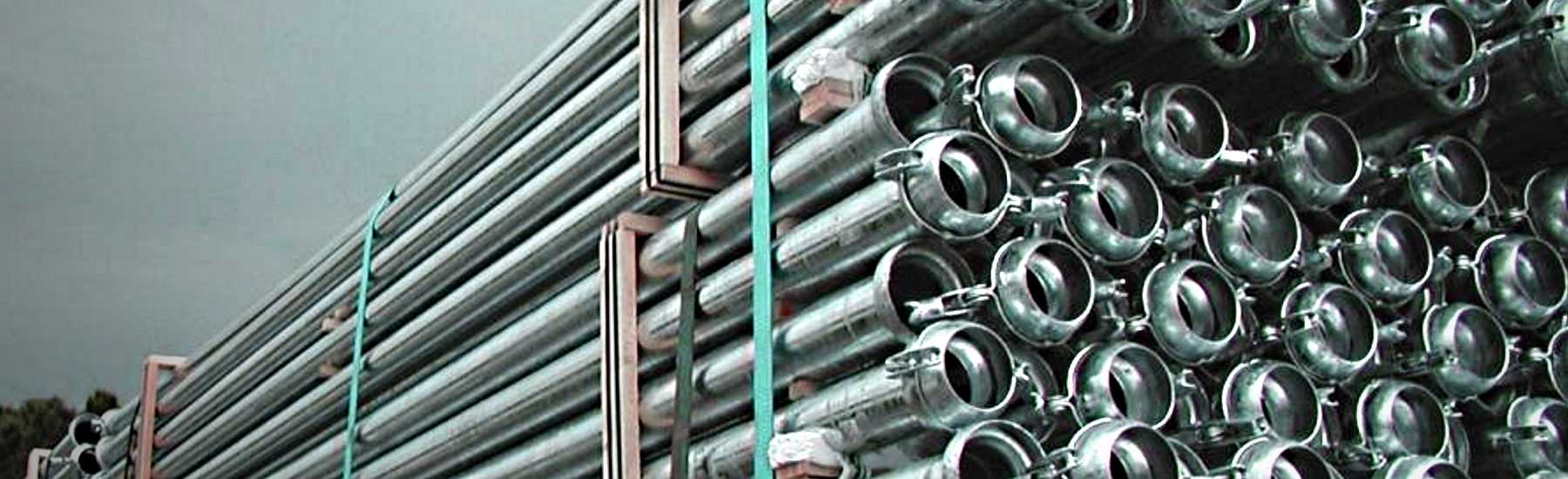

WELLPOINT EKİPMANLARI

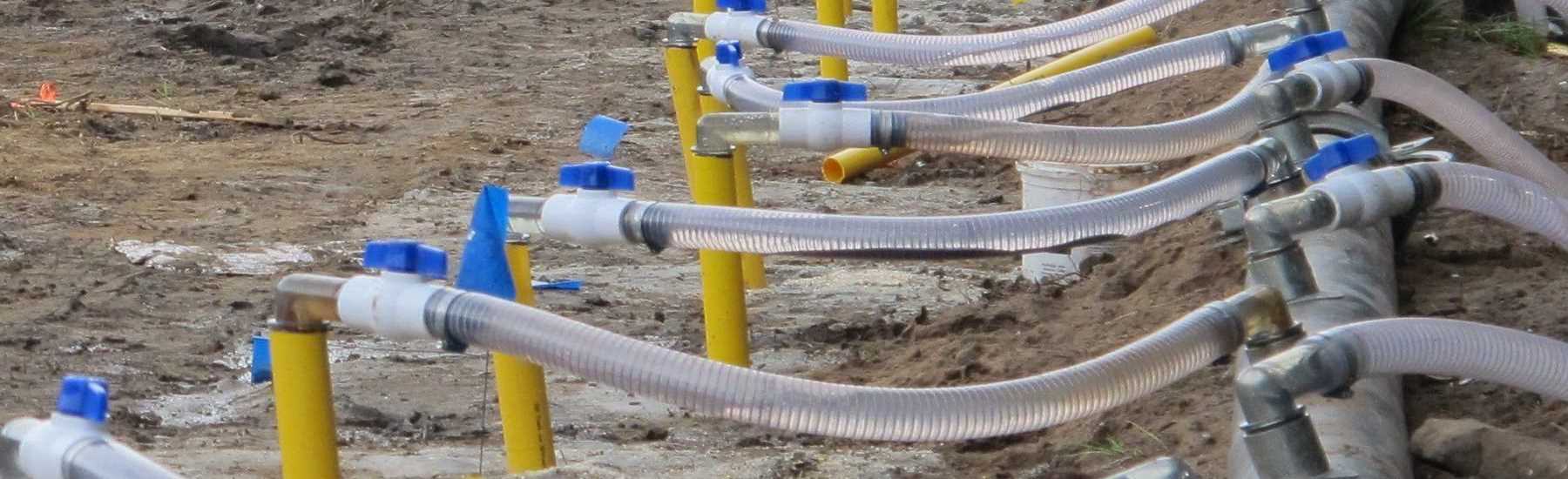

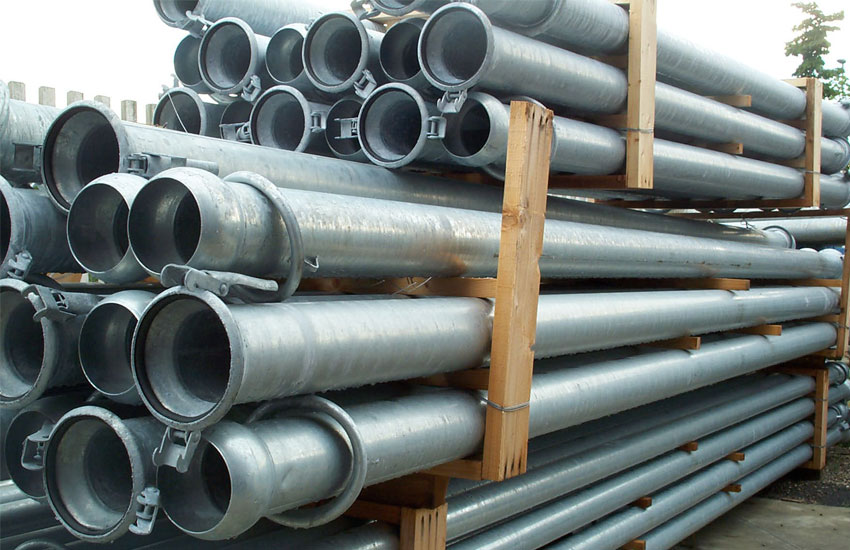

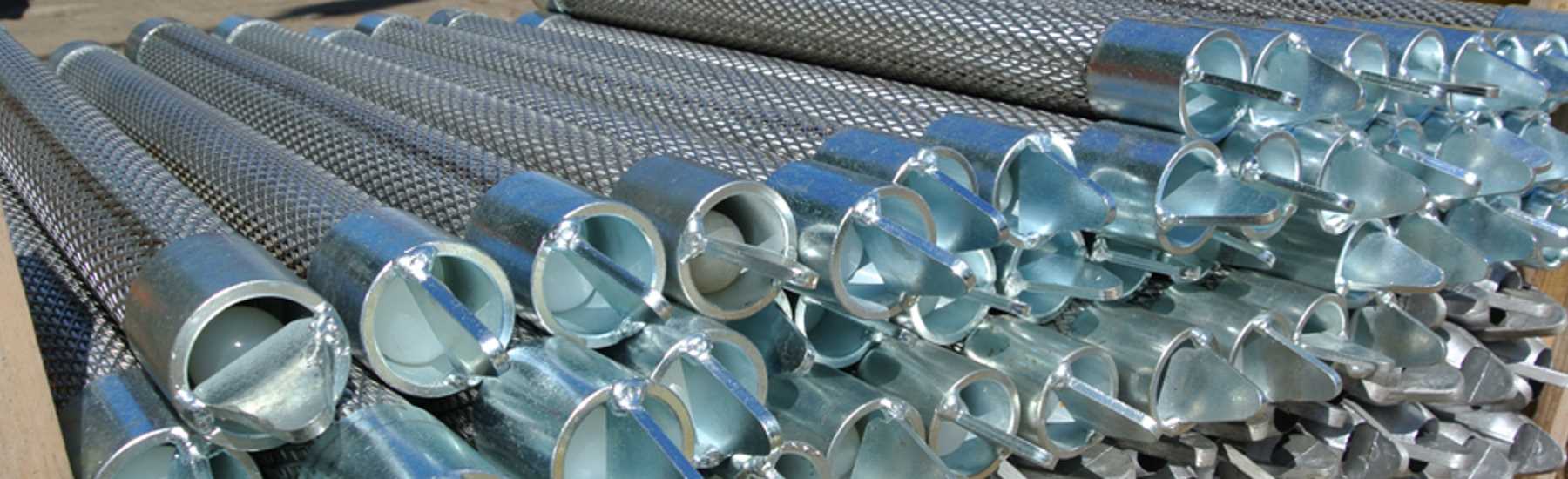

  Sistem kazı alanı etrafına kurulmuş bir dizi kuyucuktan oluşur. WELLPOINT filtreleri zemindeki suyu yukarıya taşımak için bir boru kullanır, bu boru uzunluğu kazı derinliğine göre değişebilir. WELLPOINT filtresine bağlanan boru üstte yüzeye yerleştirilen kollektör boruya esnek saydam pvc borular( a flexible Female/female Trasflex coupling hose) ile bağlanır. WELLPOINT filtreleri ile kollektörü birbirine bağlayan pvc hortumun saydam olması kuyucuklardan gelen suyun kontrol edilmesini sağlar. Kollektör ve filtre arasında bağlı esnek pvc hortumu arasında bir vana vardır bu vana ile su gelmeyen kuyucuk kapatılabilir. Kollektör borunun diğer ucu WELLPOINT pompasına bağlanır.
KEY WORDS :
Wellpoint, Wellpoint Pumps, Wellpoint Dewatering Systems, Wellpoint Groundwater Dewatering Systems, Self Priming Pumps, Vacuum Assisted Pumps, Solid handling Pumps, Wellpoint Systems, Wellpoint Accessories, Wellpoint Sistemi, Wellpoint Ekipmanı, Wellpoint Aksesuarları, Wellpoint Pompaları, Küresel Kaplinler
